■ガーミンのGPS受信設定

ガーミン端末のGPS受信設定とPCへの接続設定を行います。

操作内容	操作画像
操作選択画面 ガーミン端末は、PCに接続する前に右画像の「設定」からガーミンのGPS受信の設定を行う必要があります。
設定画面 システムアイコンを選択します。
インターフェース選択画面 インターフェースを選択します。
ガーミンスパナー選択 最上部の「Garmin Spanner」を選択します。

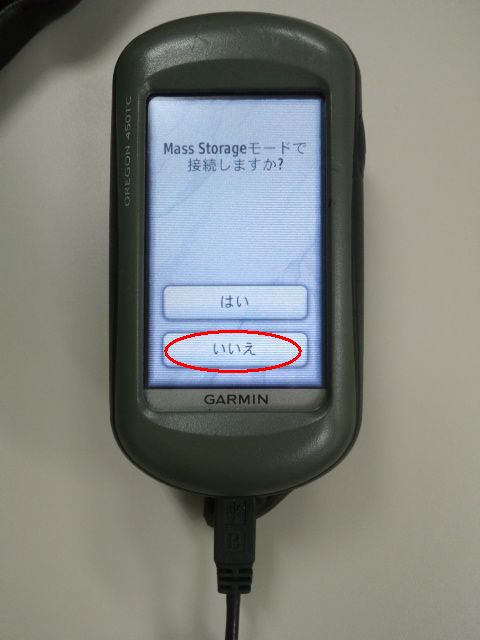

PC接続 ガーミンに付属のPC接続用ケーブルでガーミンとPCを接続します。 接続すると右画像が表示されるので、「いいえ」を選択します。
インターフェース選択画面 再びインターフェースを選択します。

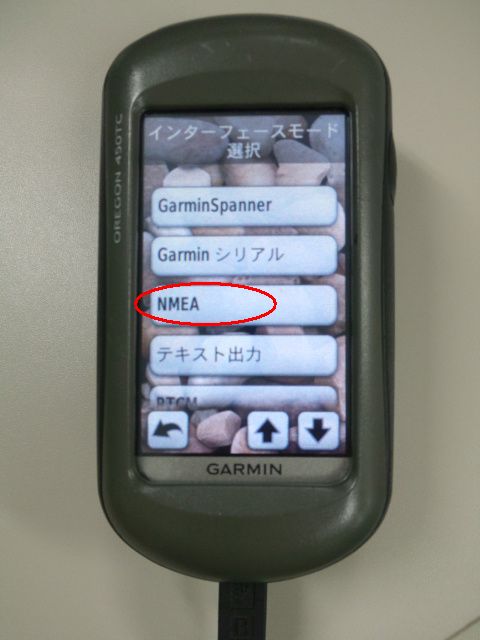

NMEA選択 NMEAを選択します。
NMEA設定確認 NMEA設定確認し、戻るアイコンを押します。
インターフェース選択確認 インターフェースがNMEAとなっていることを確認し、戻るアイコンを押します。
システム設定完了 システム設定が完了したので「×」アイコンにより設定を終了します。
GPS受信設定完了 GPS受信状態です。受信状況が下部に表示されます。 電源は、PCからUSB経由で供給されます。

Top

■ニューペックのガーミンGPS接続設定

ガーミンGPS信号をnewpecに入力するための設定です。

1. ニューペックの航行支援モードの設定アイコン、または計画モードの基本設定アイコンをマウス左クリックし、ニューペック基本設定画面を表示します。

2. GPSタブをクリックし、Garmin USB接続チェックボックスにチェックを入れます。(1)

3. OKをクリックして、設定完了です。(2)

GPS接続設定画面
