［基本操作］
ニューペックの基本操作です。 詳細な操作については、各々の項を参照ください。

■ 動作モード

ニューペックは、「計画モード」と「航行支援モード」の2種類の表示モードを持っています。
  • 計画モード
    航海計画やニューペックデータの検索等に利用します。

  • 航行支援モード
    • 航行ナビゲーション時に利用します。
    • PCにGPS受信機を接続し、ニューペックの操作メニューから[GPS]をクリックすると、 自船位置をニューペック画面上に重畳表示します。
    • 船の移動とともに地図の範囲もスクロール移動し航跡を表示します。
    • 自船表示位置は、進行方向を広く表示する位置を計算して画面の端から約３０%の位置に表示します。
      基本設定メニューから画面中央に表示を変更することも可能です。

動作モードの切替は、各表示モードの画面中に表示されている「計画モード」または、「航行支援モード」を マウスクリックによって交互に切替が可能です。
ニューペックの操作は、マウスとキーボードで操作することができます。

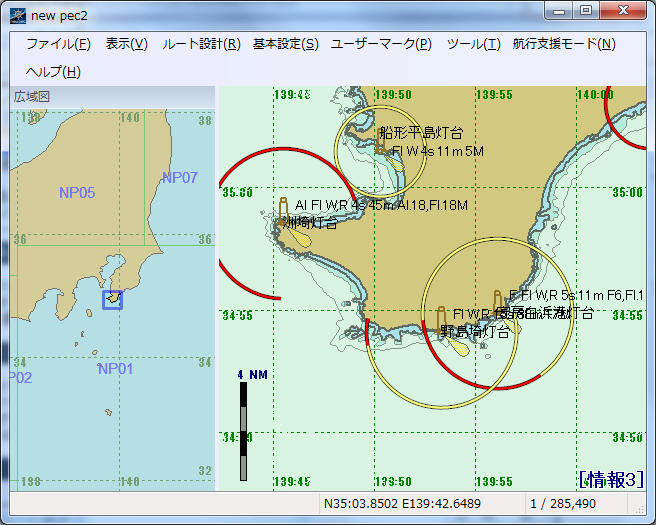

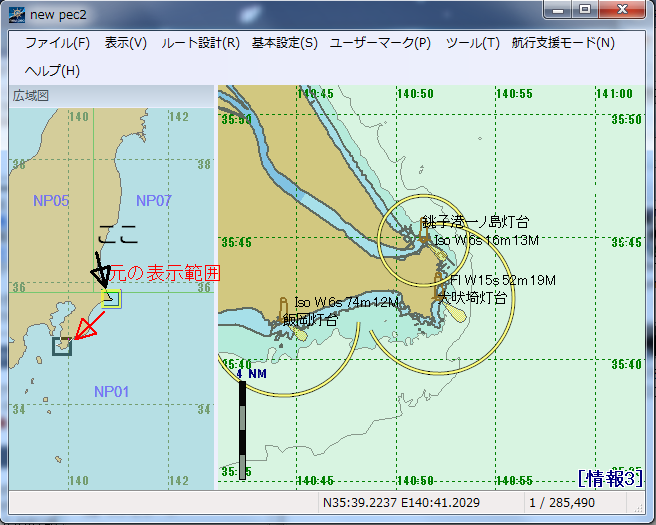

■ 表示区域の手動による移動(スクロール)方法　（計画モード）

★注意★航海ナビゲーション中の移動は、できません。

■ 地図の拡大・縮小

■ 航路計画

ニューペックは、２つの動作モードから容易に航路作成メニューを呼び出し、航路を作成することができます。


詳しい操作方法については、航路作成を参照ください。

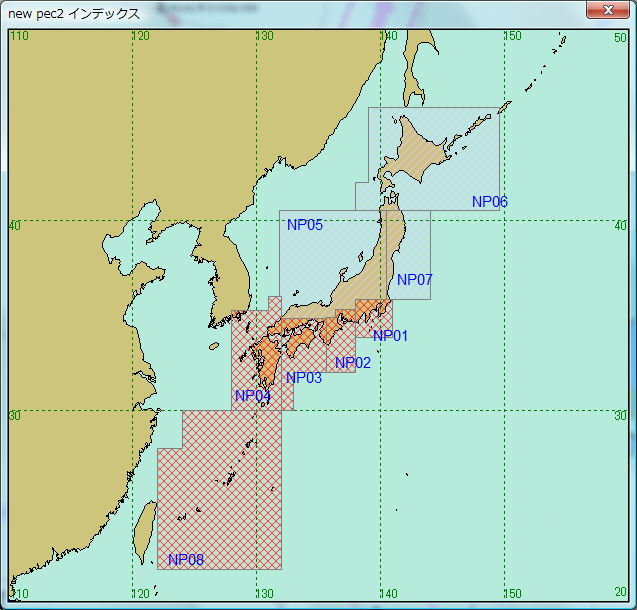

■ インデックスマップの表示(計画モード)

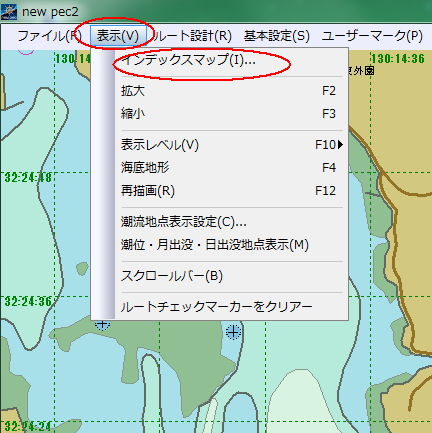

操作メニューインデックスMAP


■ 印　刷 (計画モード)

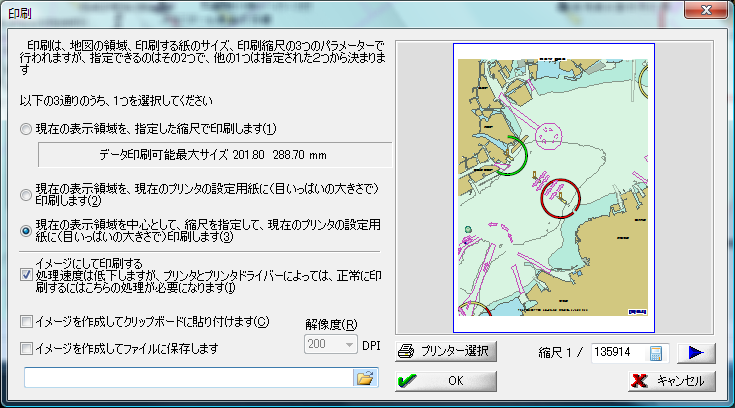

「計画モード→ファイル→印刷」により印刷メニューを表示




【印刷実行手順】

  1. 印刷用紙サイズ及び印刷の向きの設定
    「プリンター選択」アイコンをクリックし、用紙のサイズ、印刷の向き（横、縦）等を設定
  2. 印刷区域及び縮尺の設定
    画像例の「以下の３通りの．．．」から選択し、印刷縮尺 を設定します。
  3. 画像出力先の設定
    出力先をメニューから選択
    • イメージにして印刷する......
      直接PCに接続しているプリンターに印刷
    • イメージを作成してクリップボードに貼り付けます
      クリップボードに出力します。他のアプリケーションに貼り付ける時に便利です。
    • イメージを作成してファイルに保存します
      保存先ををクリックしてファイル名を指定して保存します。 画像の解像度は、メニューから適時指定することができます。
  4. 印刷実行（画像出力実行）
    「OK」アイコンをクリックして画像の印刷または、イメージファイルでの保存を実行します。

■ マウス右クリック機能

ニューペック表示画面の任意点でマウスの右クリックまたは、航行支援モードnew pec2ツールのサブツールをクリックすると下記ポップアップメニューを表示し、選択実行することができます。
右クリックポップアップ

ポップアップメニュー処理内容
①ルート編集 航海計画の航路を入力、編集します。
②ユーザマーク ユーザーマーク[追加、照会、移動、削除]のプルダウンメニューを表示します。所定の処理を選択し、ユーザーマークの各処理を行います。
③地点照会 マウスカーソルが「＋」に代わり、地点照会ポップアップウィンドウを表示します。クリック位置のニューペックデータ内容がポップアップウィンドウに表示されます。
Sガイドは、地点照会ポップアップウィンドウのSガイドリンクから表示することができます。
地点照会を終了したい場合は、「ESC」キーをクリック、マウス右クリック、または他のアイコンをクリックします。
④潮汐カーブ表示 潮汐点()マークを地図上に表示します。表示した潮汐点マークをクリックすると、クリックした位置の潮汐カーブを表示します。
⑤フルスクリーン ニューペックがタスクバー無しのフルスクリーンで表示されます。フルスクリーン表示の画面上から「全画面表示を閉じる」をクリックすると通常表示に戻ります。
⑥VRM/EBL、ルートチェック等クリアー 航行支援モード画面で自船からの距離表示の時に発生する文字と矢印データをクリアーする。また、航路上の障害物チェック後に表示される障害警告データもクリアーされます。

■ 位置入力フォーマット

航路計画データやユーザーマーク等の位置データは、マウス及びテキストボックスから入力、修正することができます。
テキストボックスからの入力、修正は、下記フォーマットで入力します。
